一、产品型号
以下产品执行GB5023-1997标准，括号内的字母为旧型号：
227IEC01（BV）一般用途单芯硬导体无护套电缆
227IEC02（RV）一般用途单芯软导体无护套电缆
227IEC05（BV）内部布线用导体温度为 的单芯实芯导体无护套电缆
227IEC06（RV）内部布线用导体温度为 的单芯软导体无护套电缆
277IEC07（BV-90）内部布线用导体温度为90℃的单芯实芯导体无护套电缆
277IEC08（RV-90）内部布线用导体温度为90℃的单芯软导体无护套电缆
227IEC10（BVV）轻型聚氯乙烯护套电缆
227IEC42（RVB）扁形无护套软线
227IEC52（RVV）轻型聚氯乙烯护套软线
227IEC53（RVV）普通聚氯乙烯护套软线
227IEC74（RVVYP）耐油聚氯乙烯护套屏蔽软电缆
227IEC75（RVVY）耐油聚氯乙烯护套非屏蔽软电缆
以下产品执行JB 8734-98标准
BV：铜芯聚氯乙烯绝缘电线
BVR：铜芯聚氯乙烯绝缘软电缆
BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆
BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
RVS：铜芯聚氯乙烯绝缘绞型连接用软电线
AV：铜芯聚氯乙烯绝缘安装用电线
AVR：铜芯聚氯乙烯绝缘安装用软电线
AVRB：铜芯聚氯乙烯绝缘扁型安装用软电线
AVRS：铜芯聚氯乙烯绝缘绞型安装用软电线
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线
AVR-90：铜芯耐热90℃聚氯乙烯绝缘安装用软电线

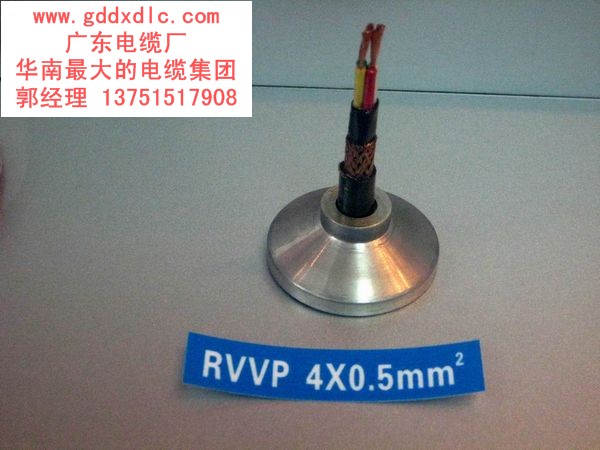

RVVP：铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆
二、用途
适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备的电缆电线。
阻燃型电缆（电线）的特点是布易着火或着火后火焰蔓延较慢并能控制在一定范围内，其使用于对阻燃性能较高的场合。阻燃电缆（电线）分为A类、B类、C类等三各级别，其中A类阻燃性能最优。
耐火型电缆（电线）的特点是电缆除了能在正常的工作条件下传输电力，还可以在燃烧的状况下仍能保持一定时间的安全运行，其使用在对电缆特性有要求的场合。
三、产品标准
GB 5023-1997、JB 8734-1998
四、电线主要特性
1、Uo/U为450/750、300/500、300/300V
2、电缆的长期允许温度
-105型号电缆允许工作温度应布超过105℃；
其他型号允许工作温度应不超过 。
3、电缆的敷设温度应不低于0℃；
允许弯曲半径：（B系列）
电缆外径（D）小于25mm者允许弯曲半径应不小于4D；
电缆外径（D）为25mm及以上者允许弯曲半径不小于6D。
4、阻燃电缆（电线）的阻燃性能应通过GB/T 18380.3-2001 成束电线电缆燃烧试验。
5、耐火电缆（电线）的耐火性能应通过GB/T 19216.21-2003 规定的耐火试验。
五、主要技术参数
227 IEC 01（BV）GB 5023-1997
ZC – BV 450/750 V
|
标称截面
mm2
|
导体种类
|
平均外径上限
mm
|
最大直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
1.5
1.5
2.5
2.5
4.0
4.0
6.0
6.0
10
16
25
35
50
70
95
120
150
185
240
300
400
|
1
2
1
2
1
2
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
|
3.3
3.4
3.9
4.2
4.4
4.8
4.9
5.4
6.8
8.0
9.8
11.0
13.0
15.0
17.0
19.0
21.0
23.5
26.5
29.5
33.5
|
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
1.15
0.727
0.524
0.387
0.268
0.193
0.153
0.124
0.0991
0.0754
0.0601
0.0470
|
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
0.0050
0.0050
0.0040
0.0045
0.0035
0.0035
0.0032
0.0032
0.0032
0.0032
0.0030
0.0028
|
25
25
34
34
44
44
58
58
79
111
146
180
282
281
344
397
456
519
592
685
799
|
20.0
21.5
31.8
34.8
46.8
50.3
66.5
71.0
116.0
180
277
375
536
706
977
1231
1503
1870
2457
3053
3948
|
227 IEC 05（BV） GB5023-1997
ZC – BV 300/500 V
|
标称截面
mm2
|
导体种类
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
0.5
0.75
1.0
|
1
1
1
|
2.4
2.6
2.8
|
36.0
24.5
18.1
|
0.015
0.012
0.011
|
13
17
20
|
8.3
10.9
13.7
|
BV JB8734-1998
ZC – BV 300/500 V
|
标称截面
mm2
|
导体种类
|
平均外径
上限mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
0.75
1.0
|
2
2
|
2.6
2.8
|
24.5
18.1
|
0.014
0.013
|
17
20
|
12
15
|
227 ICE 07 (BV – 90) GB 5023-1997
ZC–BV–90 300/500V
|
标称截面
mm2
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
0.5
0.75
1.0
1.5
2.5
|
2.4
2.6
2.8
3.3
3.9
|
36.0
24.5
18.1
12.1
7.41
|
0.015
0.013
0.012
0.011
0.009
|
13
17
20
25
34
|
8.3
11.0
13.8
20.1
32
|
BVR JB 8734-1998
ZC-BVR 450/750V
|
标称截面
mm2
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
2.5
4.0
6.0
10
16
25
35
50
70
|
4.1
4.8
5.3
6.8
8.1
10.2
11.7
13.9
16.0
|
7.41
4.61
3.08
1.83
1.15
0.727
0.524
0.387
0.268
|
0.11
0.009
0.0084
0.0072
0.0062
0.0058
0.0052
0.0051
0.0045
|
34
44
58
79
111
146
180
228
281
|
34
51
72
128
188
305
402
552
743
|
227 IC 10 (BVV) GB5023-1997
ZC-BVV 300/500V
|
标称截面
mm2
|
导体种类
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
下限
|
上限
|
|
2x1.5
2x1.5
2x2.5
2x2.5
2x4.0
2x4.0
2x6.0
2x6.0
2x10
2x16
2x25
2x35
3x1.5
3x1.5
3x2.5
3x2.5
3x4.0
3x4.0
3x6.0
3x6.0
3x10
3x16
3x25
3x35
4x1.5
4x1.5
4x2.5
4x2.5
4x4.0
4x4.0
4x6.0
4x6.0
4x10
4x16
4x25
4x35
5x1.5
5x1.5
5x2.5
5x2.5
5x4.0
5x4.0
5x6.0
5x6.0
5x10
5x16
5x25
5x35
|
1
2
1
2
1
2
1
2
2
2
2
2
1
2
1
2
1
2
1
2
2
2
2
2
1
2
1
2
1
2
1
2
2
2
2
2
1
2
1
2
1
2
1
2
2
2
2
2
|
7.6
7.8
8.6
9.0
9.6
10.0
10.5
11.0
13.5
15.5
18.5
21.0
8.0
8.2
9.2
9.4
10.0
10.5
11.5
12.0
14.5
16.5
20.5
22.0
8.6
9.0
10.0
10.0
11.5
12.0
12.5
13.0
16.0
18.0
22.5
24.5
9.4
9.8
11.0
11.0
12.5
13.0
13.5
14.5
17.5
20.5
24.5
27.0
|
10.0
10.5
11.5
12.0
12.5
13.0
13.5
14.0
17.5
20.0
24.0
27.5
10.5
11.0
12.0
12.5
13.0
13.5
14.5
15.5
19.0
21.5
26.0
29.0
11.5
12.0
13.0
13.5
14.5
15.0
16.0
17.0
20.5
23.5
28.5
32.0
12.0
12.5
14.0
14.5
16.0
17.0
17.5
18.5
22.0
26.0
31.5
35.0
|
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
1.15
0.727
0.524
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
1.15
0.727
0.524
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
1.15
0.727
0.524
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
1.15
0.727
0.524
|
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
0.0052
0.0050
0.0044
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
0.0052
0.0050
0.0044
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
0.0052
0.0050
0.0044
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
0.0052
0.0050
0.0044
|
20
20
27
27
38
38
50
50
69
92
125
141
13
13
21
21
27
27
34
34
55
70
92
125
14
14
22
22
27
27
35
35
57
70
93
126
14
14
22
22
26
26
35
35
57
71
93
125
|
113
120
154
168
190
216
257
278
447
630
939
1253
133
142
188
201
244
264
332
357
556
817
1201
1608
160
170
226
245
314
338
424
458
9694
1026
1564
2034
190
202
269
295
390
420
512
550
843
1274
1908
2518
|
BVVJB 8734-1998
ZC-BVV 300/500V
|
标称截面
mm2
|
导体种类
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
下限
|
上限
|
|
0.75
1.0
1.5
1.5
2.5
2.5
4.0
4.0
6.0
6.0
10
|
1
1
1
2
1
2
1
2
1
2
2
|
3.6
3.7
4.2
4.3
4.8
4.8
5.4
5.5
5.9
6.0
7.3
|
4.4
4.5
5.0
5.2
5.7
5.9
6.5
6.8
7.1
7.3
8.8
|
24.5
18.1
12.1
12.1
7.41
7.41
4.61
4.61
3.08
3.08
1.83
|
0.012
0.011
0.011
0.010
0.010
0.009
0.0085
0.0077
0.0070
0.0065
0.0065
|
17
20
25
25
34
34
44
44
58
58
79
|
22
26
34
36
48
52
67
72
89
95
145
|
BVV JB 8734-1998
ZC-BVVB 300/500V
|
标称截面
mm2
|
导体种类
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
下限
|
上限
|
|
2x0.75
2x1.0
2x1.5
2x2.5
2x4.0
2x4.0
2x6.0
2x6.0
2x10
3x0.75
3x1.0
3x1.5
3x2.5
3x4.0
3x4.0
3x6.0
3x6.0
3x10
|
1
1
1
1
1
2
1
2
2
1
1
1
1
1
2
1
2
2
|
3.8x5.9
3.9x6.1
4.4x7.0
5.1x8.4
5.6x9.2
5.7x9.5
6.2x10.4
6.4x10.8
7.9x13.4
3.8x7.9
3.9x8.4
4.4x9.6
5.1x11.6
5.8x13.1
5.9x13.5
6.2x14.5
6.4x15.1
7.9x19.0
|
4.6x7.1
4.8x7.4
5.3x8.5
6.2x10.1
6.7x11.1
6.9x11.5
7.5x12.5
7.8x13.0
9.5x16.2
4.6x9.6
4.8x10.1
5.3x11.7
6.2x14.0
7.0x15.0
7.1x16.3
7.5x17.5
7.8x18.2
9.5x23.0
|
24.5
18.1
12.1
7.41
4.61
4.61
3.08
3.08
1.83
24.5
18.1
12.1
7.41
4.61
4.61
3.08
3.08
1.83
|
0.012
0.011
0.011
0.010
0.0085
0.008
0.0070
0.0065
0.0065
0.012
0.011
0.011
0.010
0.0085
0.008
0.0070
0.0065
0.0065
|
13
16
20
27
38
38
50
50
69
9.5
11
13
21
27
27
34
34
55
|
43
50
66
98
133
143
182
195
305
61
71
96
144
201
216
268
288
455
|
227 ICE 02 (RV) GB 5023-1997
ZC-RV 450/750V
|
标称截面
mm2
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
1.5
2.5
4.0
6.0
10
16
25
35
50
70
|
3.5
4.2
4.8
6.3
7.6
8.8
11.0
12.5
14.5
17.0
|
13.3
7.98
4.95
3.30
1.91
1.21
0.780
0.554
0.386
0.272
|
0.010
0.009
0.007
0.006
0.0056
0.0046
0.004
0.0038
0.0037
0.0032
|
25.4
34.5
44.5
58.3
79.5
111.0
146
180
225
280
|
22
34
51
75
131
186
285
392
544
755
|
227 ICE 02 (RV) GB 5023-1997
ZC-RV 300/500V
|
标称截面
mm2
|
平均外径上限
mm
|
最大
直流电阻
Ω/km
|
最小
绝缘电阻
MΩ·km
|
近似载流量
|
电缆参考
重量
Kg/km
|
|
0.5
0.75
1.0
|
2.6
2.8
3.0
|
39.0
26.0
19.5
|
0.013
0.011
0.010
|
13.3
17.0
20.0
|
|
